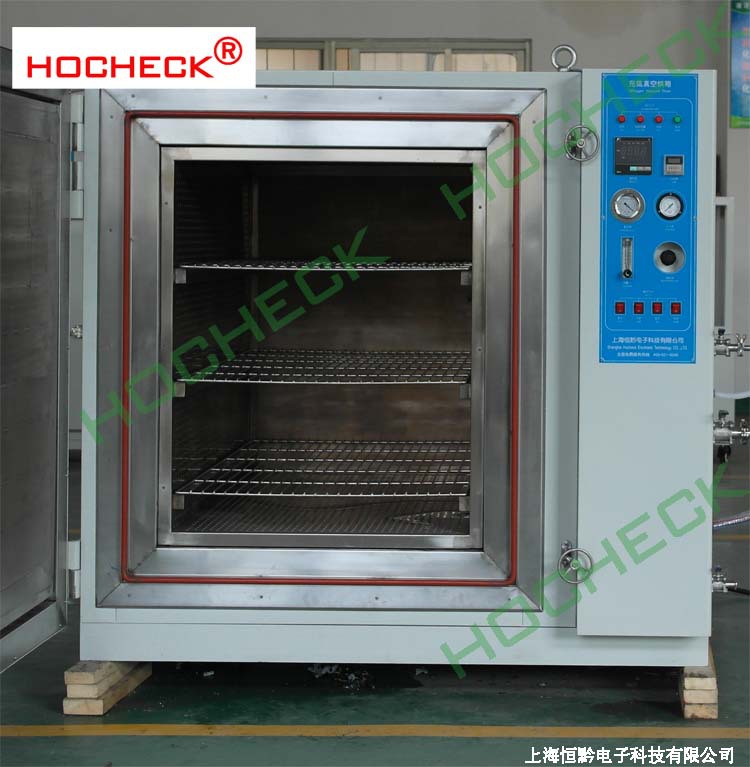

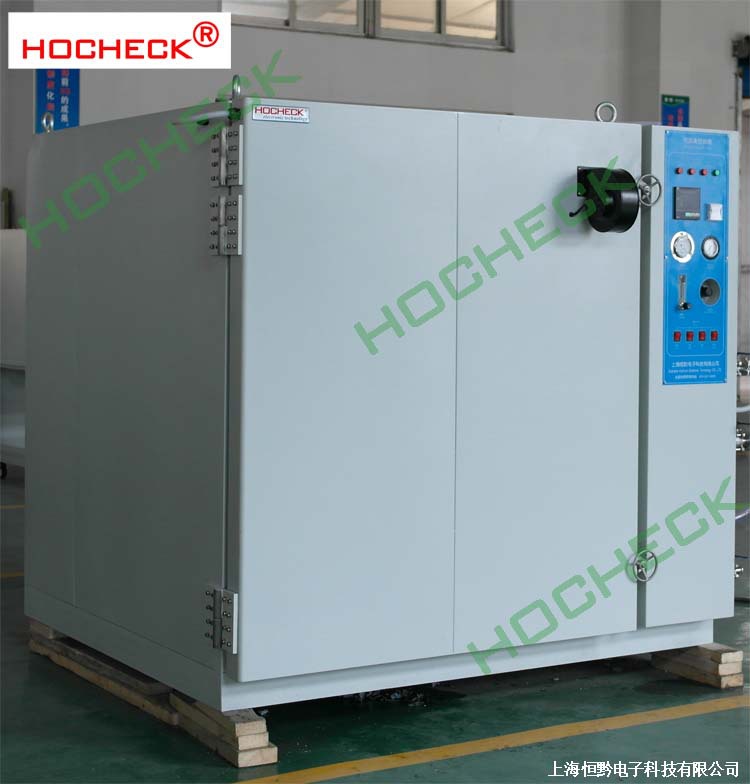

變壓法真空干燥設備
適用范圍:
適用于電機、變壓器、線圈、電容器等作無氧化干燥、脫泡、固化、焊接、退火等高溫處理。
產品特點:
1、快速干燥；
2、極佳真空；
3、變壓干燥；
4、干燥效果好；
本設備支持的變壓法真空干燥工藝，結合了在干燥過程中的出水原理及加熱過程，避免了絕緣材料表面“絕干層”的形成，內部與表面溫度均勻，出水過程更加合理。從而使干燥時間大幅度縮短，是油、紙組合絕緣變壓器、線圈、電容器干燥處理的理想設備。
技術參數：
|
型號Model
規格參數 Parameter |
HOC-ZH30 (A,B,C) |
HOC-ZH45 (A,B,C) |
HOC-ZH50 (A,B,C) |
HOC-ZH60 (A,B,C) |
||||||||||
|
內箱尺寸(W*D*H)mm Internal dimensions |
300*300*300 |
400*450*400 |
500*500*500 |
600*600*600 |
||||||||||
|
外型尺寸(W*D*H)mm Exteriordimensions |
560*520*1260 |
660*670*1410 |
760*720*1460 |
860*820*1560 |
||||||||||
|
660*960*1360 |
760*1130*1510 |
860*1160*1560 |
960*1260*1660 |
|||||||||||
|
720*1020*1420 |
820*1150*1520 |
920*1220*1620 |
1020*1320*1720 |
|||||||||||
|
工作溫度范圍(℃) TemperatureRange |
A:RT～260 B:RT～500 C:RT～600 |
|||||||||||||
|
性能Performance
|
控制精度(℃) Resolution |
±0.5 |
||||||||||||
|
升溫時間 Time to reach extreme temperature value |
溫度℃ Temperature |
260 |
450 |
550 |
260 |
450 |
550 |
260 |
450 |
550 |
260 |
450 |
550 |
|
|
時間min Time |
45 |
60 |
70 |
45 |
60 |
70 |
45 |
60 |
70 |
45 |
60 |
70 |
||
|
結構說明Construction
|
外觀及材質 Exterior material |
外箱采用SPCC鋼板粉體涂裝處理 Carton SPCC steel powder coating process |
||||||||||||
|
內箱材質 Internal material |
內箱采用SUS﹟304不銹鋼板 Inner box with SUS # 304 stainless steel |
|||||||||||||
|
隔熱保溫材質 Insulation |
玻璃纖維棉/陶瓷纖維棉 Glass wool/Ceramicswool |
|||||||||||||
|
密封材質 Seal |
硅膠密封材料 Silicone seal |
|||||||||||||
|
加熱系統 Heater |
熱油/不銹鋼高速加熱器 hot oill /stainlessHeater |
|||||||||||||
|
控制系統 Control Systems |
1.溫度控制器:普通標準型/觸摸屏PLC程序控制；2.計時器:0.1S～9999H 1.Controller:Microprocessor PID auto-tuning/Touch screen PLC control;2.Timer:0.1S to 9999hr |
|||||||||||||
|
真空系統 VacuumSystems |
真空機組 Vacuum unit |
|||||||||||||
|
真空度 vacuum degree |
標準型真空（(常壓～-0.1MPa)）/高真空 Standardvacuum degree（(atmospheric pressure～-0.1MPa)）/high vacuum degree |
|||||||||||||
|
其它配件 Other Accessories |
隔層置物架（兩片） Stainless steel shelf(two) |
|||||||||||||
|
安全裝置 Safety device |
真空泵系統負載保護，控制負載保護，超溫負載保護，故障警示燈 An electric leakage breaker , overheating protection, Fault warning light . |
|||||||||||||
|
功率(KW)Power |
2.5 |
4 |
4.5 |
4 |
5 |
6 |
5 |
8 |
9 |
6 |
9 |
11 |
||
|
電源Power supply |
220 |
380 |
||||||||||||
|
機器重量(kg)Net weight |
180 |
200 |
220 |
200 |
250 |
280 |
250 |
300 |
320 |
320 |
420 |
450 |
||
|
冷卻系統 Cooling System |
真空冷卻器 Vacuum cooler |
|||||||||||||
|
注：1、以上數據均在環境溫度（QT)25℃.工作室無負載條件下測得。
Performance ?gures are given for a＋25℃ambient temperature, rated voltage, and no specimen inside the test area. Size according to customer requirements, to meet customer requirements.Specifications are subject to change without notice. |
||||||||||||||
